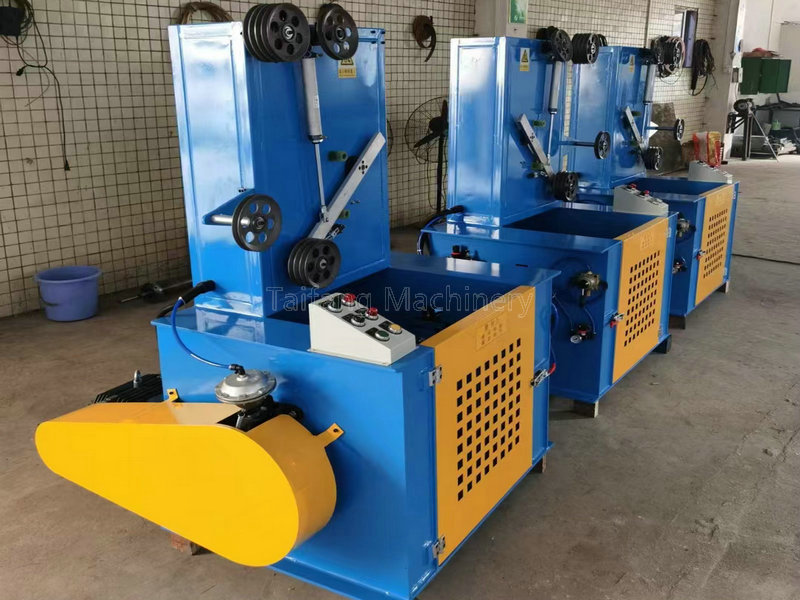

一、用途:

1. 用于Φ630mm線盤的銅線放線用。可用于拉絲機放線用、擠出生產的放線、繞線機的放線等用途。

2. 人面對機器,左邊放線,右邊收線,放線架有放線盤與馬達皮帶傳動部分配備安全護罩及升降限位開關.

3. 機器顏色:(按客戶要求).

4. 換盤繞線:方便快捷,在3分鐘以內可完成.

二、主要技術參數:

1. 放線盤徑  :  Φ630mm。（按客戶線盤尺寸）

2. 最高線速  :  最高1000m/min。

3. 適用線徑  :  0.45-3.0mm。

4. 進線高度  :  1020mm。（可按客戶要求）

5. 整機底板材料為25mm厚度，機體側板為16mm，頂部封板6mm折板焊接，安全門為4mm折板，配合SBR25直線導軌來實現安全門的開和關。

三、設備主要部件:

1. 放線主機:1臺

2. 1.8米張力架:1臺

四、放線主機

1. 適用線盤Φ630mm。

2. 無軸式放線,配備15HP德國西門子（SIEMENS）馬達15HP海普蒙特變頻器。

3. 變頻器控制放線張力,自動調整, 放線速度與生產線速度同步,不受收線快慢限制,以避免線材被拉伸損壞,從而保證線材料的質量要求.

4. 控制：所有電器組件均為進口。配啟動、停止、正轉、反轉控制裝置，自動跟蹤收線主機速度,與收線機聯動控制,斷線自動停機。

5. 線盤升降:配電動油壓泵（電壓220V）和130千斤頂。

6. 線盤裝緊：雙氣動，手動按扭鎖緊帶自銷閥，在氣管斷氣情況下不會松動。

五、1.8米張力架

1. 機架采用優質型鋼及鋼板焊接而成，牢固美觀。

2. 操作面配有上下兩件鋁合金門，兩邊進臺線為全封閉式結構。

3. 上下滑動配備配進口直線軸承，上下滑動方便、靈活,行程1000mm。

4. 張力輪材質：4+5片200合金鋁，溝底噴陶瓷處理左右各配進線與出線導輪，張力采用配重塊方式控制收線張力，實現所需在線張力的大小，張力任意調整；通過PID自動控制收線架的速度。

5. 自動跟蹤生產線速度，保持收線速度、張力恒定。

6. 速度：最高放線速度大于1000米/分。
