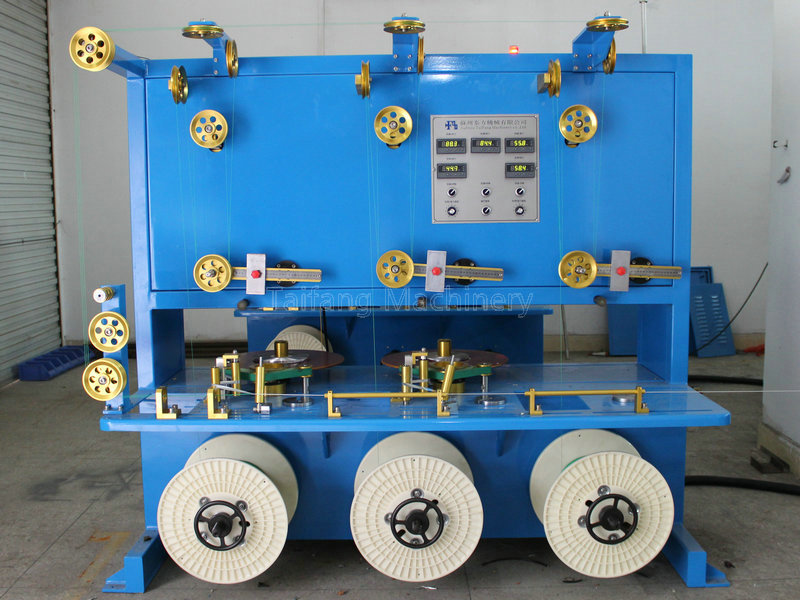

一、用途:

1. 用于將Φ400-800mm線盤的線纜放線用。也可用于成圈機主動放線用、擠出生產的放線、裁線機的主動放線等用途。

2. 人面對機器,左邊放線,右邊收線,放線架整機配備安全護罩及升降限位開關，護罩出線口有導輪，上面有正反及升降按鈕(護罩與主機顏色一樣)

3. 換盤繞線:方便快捷,在3分鐘以內可完成。

二、主要技術參數:

1. 放線盤徑：Φ400-800mm。（按客戶線盤尺寸）

2. 最高線速：大于200m/min。

3. 適用線徑：0-10mm。

4. 出線高度：1000mm。

三 設備主要部件:

1. 主動放線架：1臺

2. 擺臂張力架：1臺

四 設備主要性能:

1. 主動放線架

a. 主動型放線, 適用放線盤Φ800-1000mm。

b. 無軸式主動放線, 配備7.5HP德國西門子（SIEMENS）馬達及7.5HP海普蒙特變頻器。

c. 變頻器控制放線張力, 自動調整, 放線速度與收線主機變頻同步聯動, 不受放線快慢限制, 以避免線材被拉伸損壞, 從而保證線纜的質量要。

d. 控制：所有電器組件均為進口。配啟動、停止、正轉、反轉控制裝置，自動跟蹤收線主機速度, 與收線機聯動控制, 斷線自動停機。

2. 擺臂張力架

a.  機架采用優質型鋼及鋼板焊接而成，牢固美觀。

b.  上下滑動配備進口直線軸承，上下擺動方便、靈活。

c.  張力輪材質：3+4片120合金鋁，左右各配進線與出線導輪，張力采用氣壓閥調節氣缸大小或配重塊來控制放線張力，實現所需在線張力的大小，張力任意調整；通過電位器自動控制放線架的速度。

d.  自動跟蹤收線主機速度，保持放線速度、張力恒定。

e.  放線速度：最高放線速度大于200米/分，儲線量30米以上。
